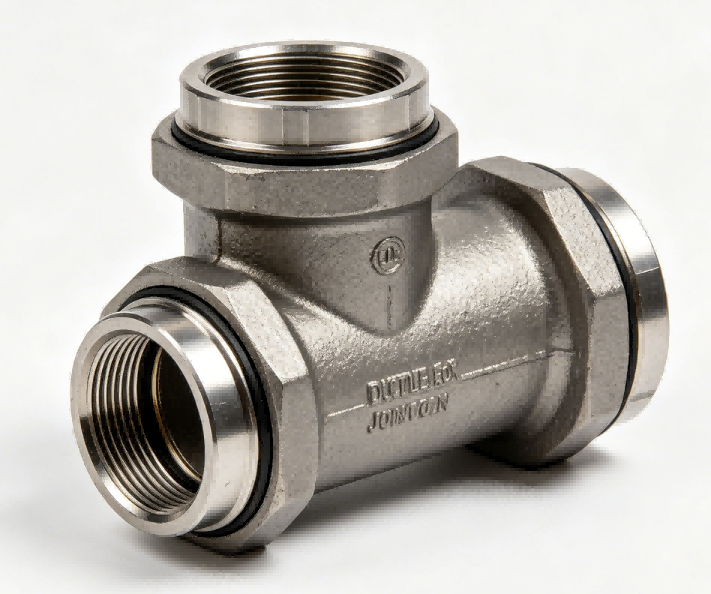

Ковкий чавун EX З’єднувальні муфти та вигини

Вибухонебезпечні з’єднувальні муфти та вигини забезпечують надійне натискання{0}}з’єднань для трубопроводів із ковкого чавуну. Упорні блоки не потрібні. Ідеально підходить для вигинів, прямих з’єднань труб і спрямованого буріння.

Вибухонебезпечна з’єднувальна розеткова муфта – фіксація з’єднань труб без зварювання або болтів
Два кінці труби з’єднуються в муфту. Просуньте кожну трубу в розтруб з протилежних кінців. Зафіксуйте обидві сторони за допомогою сегментів EX. Муфта стримує обидві труби. Відсутність осьового руху. Без розриву-.

EX Joint Bend – назавжди позбудьтеся бетонних опорних блоків
Згин під тиском хоче розсунути. Стандартні вигини потребують важких бетонних опорних блоків. Вигини EX фіксують труби в розтрубах. Сам вигин чинить опір силі тяги. Без бетону. Ніяких розкопок. Немає часу затвердіння.

Push{0}}On Assembly означає швидше встановлення
Ваша команда вже знає-суглоби. Змастіть прокладку. Просуньте трубу в розтруб. Вставте фіксуючі сегменти. Затягніть встановлені гвинти. Такі самі кроки для муфт і згинів. Без спеціальної підготовки. Немає нових інструментів.

Прямі з’єднання труб у зонах обмеження тяги – з’єднання труб поблизу вигинів, трійників або клапанів відчувають зусилля тяги. Муфти EX стримують ці з’єднання. Не потрібен бетон на кожному з’єднанні.

Витягнуті секції спрямованого буріння (HDD) – вся витягнута довжина потребує фіксованих з’єднань. Муфти EX забезпечують повне обмеження. Вони також допускають відхилення для просвердленої кривої.

Сейсмічні зони – стандартні натискні з’єднання-можуть розійтися під час руху землі. Муфти EX з’єднують труби разом. Суглоб відхиляється, але не відділяється.

Річкові переходи та повітряні прогони – Труби на мостах або над землею потребують обмеження від теплового розширення та звуження. Вибухонебезпечні муфти фіксують довжину труби, забезпечуючи певний рух.

Залишення трубопроводу та протягування-– під час протягування нової труби через стару обсадну трубу фіксовані з’єднання запобігають роз’єднанню під час протягування.

Прокладки EPDM (попередньо -встановлені або запасні) – кожна муфта містить дві прокладки. Кожен згин включає дві прокладки. В наявності запасні прокладки.

Блокуючі набори сегментів – кожне EX-з’єднання містить один набір сегментів на гніздо. Муфти потрібні два комплекти. Вигини потрібні два набори. Запасні комплекти для польового резервування.

Установчі гвинти зі специфікацією крутного моменту – для кожного гнізда використовується від 2 до 8 установчих гвинтів. Значення моменту затягування, надруковане на етикетці фітинга. Запасні гвинти в комплекті.

Мастило для прокладок (на-водній основі, не-токсичне) – безпечне для питної води. Одна ванна на 50 розеток.

Набір інструментів для встановлення – містить щітку для мастила, вимірювач глибини, шестигранний ключ для установочних гвинтів, адаптер динамометричного ключа та інструмент для розбирання.

Інструмент для зняття фасок на кінцях труб – видаляє гострі краї з обрізаних кінців труб. Запобігає пошкодженню прокладки під час складання.

Глибиномір – інструмент для позначення правильної глибини введення на трубі. Забезпечує повне залучення без надмірного-вставлення.

Інструмент для розбирання – звільняє фіксуючі сегменти для розбирання з’єднання. Дозволяє знімати трубу для обслуговування або модифікації.

Вибухонебезпечний перехідник з’єднання до фланця – вибухонебезпечна розетка на одному кінці, фланець на іншому. Підключіть фіксований трубопровід до фланцевого обладнання.

Випробування на гідростатичний тиск (оболонка) – заповніть фітинг водою. Підніміть тиск до 1,5-кратного номінального тиску. Затримайтеся на 60 секунд. Немає води через ливарну стінку. Відсутність пористості. Жодного плачу.

Тест на ущільнення прокладки (випробування на збірку) – Зберіть з’єднання EX на зразок звичайної труби. Підніміть тиск до 1,25x номінального тиску. Потримайте 5 хвилин. Відсутність витоку води через прокладку.

Випробування-на опору висмикуванню – з’єднайте з’єднання EX із зразком труби. Прикладіть силу осьового натягу. Вимога: Зусилля має перевищувати 2-кратний тиск тиску для розміру труби. Суглоб не повинен роз'їжджатися.

Випробування на прогин (з’єднання та вигини) – З’єднайте з’єднання із зразком труби. Відхиліться до вказаного максимуму (від 3 градусів до 5 градусів). Довести до номінального тиску. Відсутність поділу суглобів. Відсутність протікання прокладки.

Тест на фіксацію установочного гвинта – затягніть установчі гвинти до вказаного крутного моменту. Застосувати вібрацію (імітація транспорту). Гвинти не повинні повертатися назад.

Тест на товщину підкладки та адгезію – виміряйте товщину підкладки в кількох точках. Виконайте тест на адгезію при ударі або-поперечному розрізі.

Проблема зі стандартним натисканням-суглобів на згинах:

Стандартне з’єднання (тип T- або K-) ущільнюється гумовою прокладкою. Прокладка витримує тиск. Але не протистоїть напрузі. Якщо потягнути трубу, вона вислизає.

При вигині внутрішній тиск створює чисту силу тяги. Ця сила намагається витягнути трубу з гнізда. Без утримання суглоб роз’єднується.

Стандартне рішення – бетонні опорні блоки:

Поставте великий бетонний блок за вигин. Блок притискається до непорушеного ґрунту. Блок протистоїть силі тяги.
